Flux de données

Flux d'ingestion de la télémétrie et des commandes

┌─────────────┐
│  Simulateur │ (Génère la télémétrie des drones + les commandes)
└──────┬──────┘
       │ HTTP POST
       v
┌─────────────────┐
│ API d'ingestion │ (FastAPI - Validation avec Pydantic)
│  Cloud Run      │
└────────┬────────┘
         │ Publication Pub/Sub
         ├──────────────────┬──────────────────┐
         v                  v                  v
    [télémétrie]       [commandes]       [décisions]
         │                  │                  │
         │                  │                  │
         v                  v                  v
┌────────────────────────────────────────────────┐
│   Gestionnaire d'état (Java/Spring Boot)       │
│  - TelemetryListener   - OrderListener         │
│  - DecisionListener    - API REST              │
└───────────────────┬────────────────────────────┘
                    │ Transactions Firestore
                    v
            ┌───────────────┐
            │  Firestore DB │
            │  Collections: │
            │  - drones     │
            │  - orders     │
            │  - missions   │
            │  - warehouses │
            └───────────────┘

Détails du flux de télémétrie

1. Le Simulateur génère la position du drone, le niveau de batterie et son statut.
2. L'API d'ingestion valide le contenu par rapport au schéma Pydantic.
3. Pub/Sub livre le message au topic telemetry.
4. Le TelemetryListener du Gestionnaire d'état consomme le message.
5. Une Transaction Firestore met à jour le document du drone avec :
6. Ordonnancement par horodatage (rejet des messages obsolètes).
7. Position update (GeoPoint).
8. Battery level update.
9. Validation de la transition de statut.

Détails du flux de commande

1. Le Simulateur génère une demande de livraison (type de produit, priorité, lieu).
2. L'API d'ingestion valide le contenu de la commande.
3. Pub/Sub livre le message au topic orders.
4. Le OrderListener du Gestionnaire d'état consomme le message.
5. Une Transaction Firestore crée/met à jour le document de la commande avec :
6. Protection d'idempotence (évite d'écraser des commandes déjà traitées).
7. Statut : PENDING
8. Calcul de l'échéance basé sur la priorité.

Cycle d'optimisation

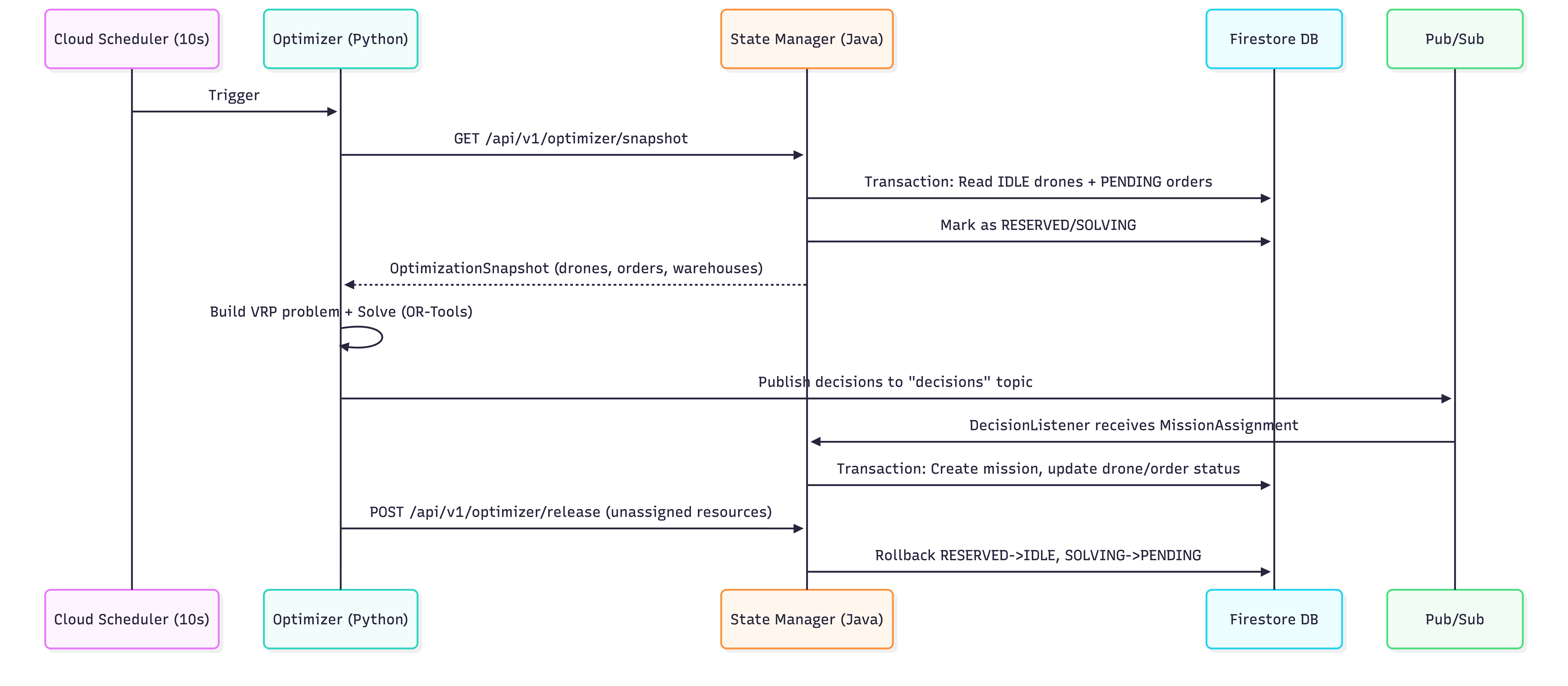

Le cycle logique global de la partie optimisation du système est représenté par :

Le flux complet détaillé :

┌──────────────────┐
│ Cloud Scheduler  │ (Déclenchement toutes les 10 secondes)
└────────┬─────────┘
         │ HTTP POST (appel du Cloud Run Job)
         v
┌─────────────────────────────────────────────────┐
│     Optimiseur de trajectoire (Python/OR-Tools) │
│                                                 │
│  1. GET /api/v1/optimizer/snapshot              │
│     ├─ Récupère les drones IDLE (batterie > 20%)│
│     ├─ Récupère les commandes PENDING           │
│     ├─ Récupère les entrepôts + dépôt           │
│     └─ Retourne OptimizationSnapshot            │
│                                                 │
│  2. Construction du modèle VRP (builder.py)     │
│     ├─ Crée le graphe (dépôt, ramassages,       │
│     │  livraisons)                              │
│     ├─ Calcule matrices distance/temps          │
│     │  (Haversine)                              │
│     ├─ Associe commandes aux entrepôts compatibles│
│     └─ Définit fenêtres de temps par priorité   │
│                                                 │
│  3. Résolution du VRP (solver.py)               │
│     ├─ Dimension Distance (minimise le trajet)  │
│     ├─ Dimension Temps (respecte les échéances) │
│     ├─ Dimension Batterie (modèle consommation) │
│     ├─ Contraintes ramassage-livraison          │
│     └─ Disjonctions (permet d'ignorer les       │
│        commandes infaisables)                   │
│                                                 │
│  4. Extraction de la solution (extractor.py)    │
│     ├─ Parcourt l'itinéraire de chaque véhicule │
│     ├─ Classifie les points (START, PICKUP,     │
│     │  DELIVERY, RETURN)                        │
│     ├─ Calcule métriques (batterie, durée)     │
│     └─ Génère messages MissionAssignment        │
│                                                 │
│  5. Publication des décisions                   │
│     └─ Topic Pub/Sub : decisions                │
└─────────────────────────────────────────────────┘
         │
         v
   Topic Pub/Sub [decisions]
         │
         v
┌─────────────────────────────────────────────────┐
│      State Manager - DecisionListener           │
│                                                 │
│  DÉBUT Transaction Firestore :                  │
│    1. Lecture du drone (vérifie IDLE)           │
│    2. Lecture commandes (vérifie PENDING)       │
│    3. Validation via MissionAssignmentPolicy    │
│    4. Création du document Mission              │
│    5. Update drone.status = MOVING              │
│    6. Update orders.status = ASSIGNED           │
│  COMMIT (atomique, tout ou rien)                │
│                                                 │
│  Si échec validation (concurrence) :            │
│    - Transaction annulée                        │
│    - Business Rejection Exception levée         │
│    - Entités reprises au prochain cycle         │
└─────────────────────────────────────────────────┘
